Кардиоанализатор
"АНКАР-131"
|
 |
Сочетание
традиционной электрокардиографии с современными возможностями
цифровой обработки сигналов освобождает врача от рутинной
работы.
Полный
цикл обследования от ведения карточки пациента до получения
квалифицированного медицинского заключения.
22-разрядный
АЦП и мощная цифровая фильтрация обеспечивают качественную
и точную регистрацию ЭКГ неограниченной продолжительности.
|
Покардиоцикловое
мониторирование любых количественных параметров ЭКГ (ЧСС,
QT, PQ, смещение ST-сегмента и др.) синхронно с нативной электрокардиограммой
для анализа их динамики и взаимосвязи в процессе ЭКГ-исследования
и при проведении различных функциональных проб.
Кардиоанализатор может применяться в диагностических, реабилитационных
и кардиологических центрах и санаториях, в отделениях и кабинетах
функциональной диагностики, а также в палатах интенсивной
терапии различных медицинских учреждений, в службах скорой
помощи и МЧС, для научных исследований и в учебных целях.
|
Основные
технические характеристики
|
Состав
анализатора
|
Состав:
|
Блок
пациента для регистрации ЭКГ |
| Электроды,
крепления, гель, принадлежности, опора настольная |
| Программно-методическое
обеспечение, документация |
|
Программно-методическое
обеспечение
|
Запись
и анализ электрокардиограмм |
| Запись
и анализ кардиоинтервалограмм |
| Оценка
состояния вегетативной нервной системы на основе анализа
сердечного ритма |
| Запись
и анализ ЭКГ при проведении нагрузочных проб (стресс-тест).
В комплект поставки велоэргометр не входит. |
Блок
пациента
| Усилитель
ЭКГ |
|
| Встроенный
генератор калибровочного сигнала (меандр и ЭКГ-подобный) |
|
| Автоматическое
тестирование блока по основным техническим характеристикам |
|
| Проверка
качества установки электродов |
|
| Связь
с компьютером через интерфейс RS232 |
|
| Габаритные
размеры |
300х255х120
мм |
| Масса |
не
более 3 кг |
| Потребляемая
мощность от сети 220В 50Гц |
не
более 15ВА |
Усилитель
ЭКГ
| Количество
отведений |
12 |
| Коэффициент
ослабления синфазного сигнала |
90
дБ |
| Разрешающая
способность |
2
мкВ |
| Динамический
диапазон входного сигнала |
8
мВ |
| Полоса
пропускания |
от
0.05 до 100 Гц |
| Уровень
шума от пика до пика |
не
более 20 мкВ |
| Входные
цепи защищены от воздействия импульсов дефибриллятора
напряжением |
5000
В |
Безопасность
| Блок
пациента соответствует |
Классу
II тип BF по ГОСТ Р50267.0-92 (МЭК601-1) |
| Анализатор
в комплексе соответствует |
МЭК601-1-1-92
(ГОСТ Р50267.0.1) |
 |

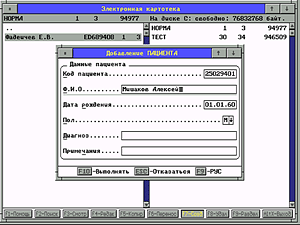

Электронная
картотека пациентов (база данных):
Хранение
данных пациента и его кардиограмм, создание, редактирование,
удаление, сортировка и поиск карточек пациентов; непосредственный
доступ в картотеку из всех основных режимов.
|
|
|
Мониторинг
и запись электрокардиограммы (ЭКГ) и кардиоинтервалограммы
(КИГ)

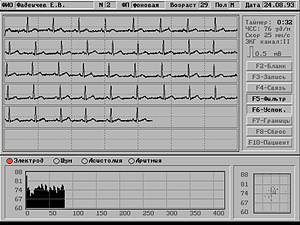

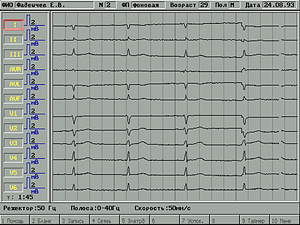

ЭКГ
Мониторинг одновременно 12 стандартных отведений ЭКГ
в реальном времени.
Выбор одного или нескольких отведений для более подробного
просмотра.
Управление чувствительностью и скоростью развертки с
клавиатуры компьютера.
Проверка межэлектродного сопротивления.
Фильтрация сигналов (сетевая - 50 Гц и антитреморная).
Выравнивание изолинии.
Запись до 16 фрагментов (функциональных проб) кардиограммы
при одном исследовании.
КИГ
Мониторинг любого из 12 стандартных отведений ЭКГ в
реальном времени с одновременным построением интервалограммы
и скатерограммы.
Управление чувствительностью и скоростью развертки с
клавиатуры компьютера.
Проверка межэлектродного сопротивления.
Фильтрация сигналов (сетевая - 50 Гц и антитреморная).
Выравнивание изолинии.
|
 |

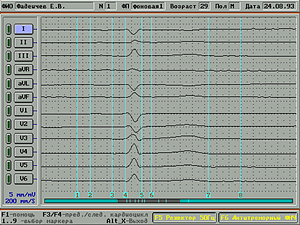

Анализ
ЭКГ
Выбор
и просмотр кардиограмм из картотеки.
Изменение амплитудно-временного масштаба.
Выбор одного или нескольких сигналов для более подробного
просмотра.
Автоматическая расстановка маркеров по характерным точкам
представительного кардиоцикла с возможностью их ручной
корректировки.
Расчет амплитудно-временных параметров представительного
кардиоцикла.
Формирование сводной таблицы амплитудных и временных
показателей всех отведений.
Просмотр представительного кардиоцикла по всем 12 отведениям.
Просмотр в увеличенном виде представительного кардиоцикла
и его параметров.
Определение положения электрических осей сердца.
Программное преобразование выбранного кардиоцикла в
отведения по осям X, Y и Z, расчет численных показателей
и построение векторкардиограммы в трех проекциях.
|
 |

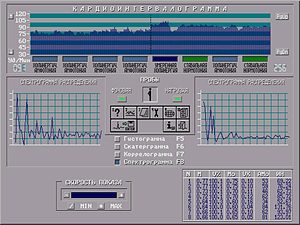

Анализ
КИГ
Просмотр

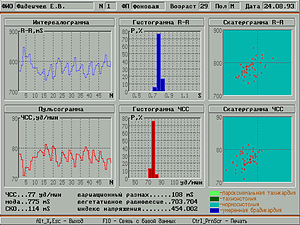

интервалограммы, пульсограммы, гистограммы и скатерограммы
для R-R-интервалов и ЧСС.
Расчет количественных показателей (ЧСС, вариационный
размах, индекс напряжения и др.).
|
 |

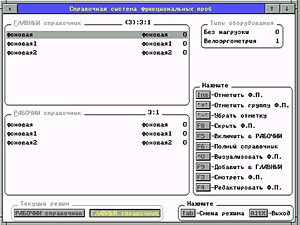

Редактор
списка функциональных проб
Задание
новых и изменение существующих названий ФП и их сокращений,
использование справочника ФП при записи и анализе кардиограмм
для идентификации фрагментов кардиограммы по выбору
врача.
|
 |

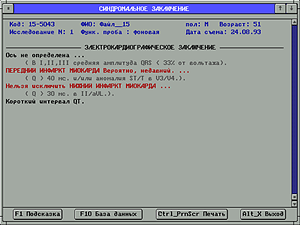

Синдромальное
заключение
На
основании амплитудно-временных параметров ЭКГ автоматически
формируется синдромальное заключение, в котором характеризуются
отклонения ЭКГ от нормы.
|
Выходные
документы
Результаты исследования, включающие дату, данные пациента, и
проводимой пробы, полную запись ЭКГ во II стандартном отведении,
выбранные кардиоциклы для всех отведений, сводную таблицу амплитуд
и длительностей всех волн кардиоцикла, синдромальное заключение,
могут быть распечатаны на бумаге.
|
Оценка
состояния вегетативной нервной системы на основе
анализа сердечного ритма позволяет:
|
Выявить
изменения в нервной регуляции сердечной деятельности при синдроме
вегетативной дистонии, ишемической болезни сердца, язвенной
болезни желудка и 12-перстной кишки, сахарного диабета и т.п.
Оценить характер нервной регуляции сердечной деятельности,
на фоне которого развиваются аритмии.
Провести сравнительный анализ эффективности лекарственных
препаратов, влияющих на адренергическую иннервацию, транквилизаторов
и т.п., при их индивидуальном подборе и определении дозировки.
Определить отклонения от индивидуальной и групповой нормы
в диагностике, в диспансерном наблюдении и в профилактических
мероприятиях.
Оценить эффективность курортно-санаторного лечения и профилактических
мероприятий в режиме труда и отдыха.
Проводить наблюдения в спортивно-тренировочном процессе.
 |
Основные
возможности:
Мониторинг
и запись кардиоинтервалограммы.
Расчет значимых показателей (мода, амплитуда
моды, вариационный размах, индекс напряжения, среднеквадратическое
отклонение, индекс вариации и т.д.).
Построение по полученным данным таблиц, гистограмм,
скатерограмм, графиков спектра и автокорреляционной
функции для каждой выборки.
Формирование протокола исследования, в котором
характеризуется активность симпатического и парасимпатического
отделов вегетативной нервной системы, преимущественный
тип регуляции сердечного ритма и вегетативная реактивность
с учетом возраста конкретного пациента.
Показ динамики изменения индекса напряжения и
амплитуды моды в процессе проведения функциональных
проб.
|
|

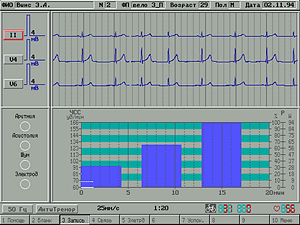

Дополнение
(нагрузочные кардиографические исследования)
|
Анализ
изменений электрической активности сердца в процессе проведения
нагрузочных велоэргометрических проб (стресс-тест) позволяет:
Выявить
признаки ишемии миокарда, связанные с коронарной недостаточностью,
скрытые нарушения сердечного ритма и проводимости.
Определять уровень физической нагрузки и значений физиологических
показателей при этой нагрузке (ЧСС, АД и т.д.), при котором
у больных ИБС появляются субъективные или объективные признаки
коронарной недостаточности.
Проводить контроль за эффективностью реабилитационных мероприятий
(медикаментозное, физиотерапевтическое, хирургическое лечение,
физические тренировки и т.д.).
Оценивать функциональное состояние сердца, характер его адаптации
к физическим нагрузкам у лиц занимающихся оздоровительной
физкультурой, а также тех, чья профессиональная деятельность
связана с выполнением тяжелых физических нагрузок.
 |
Основные
возможности:
Просмотр
одновременно 3 отведений ЭКГ (из 12 стандартных), графика
нагрузки, найденных QRS-комплексов на дисплее компьютера
в реальном масштабе времени.
Управление чувствительностью и скоростью развертки с
клавиатуры компьютера.
Индикация межэлектродного сопротивления, возникновения
шума, аритмии, асистолии.
Контроль частоты сердечных сокращений (при превышении
ЧСС порогового значения, задаваемого пользователем,
эксперимент немедленно завершается).
Фильтрация сигналов (сетевая - 50 Гц и антитреморная).
Задание пользователем мощности нагрузки на велоэргометре
и формы нагрузочной кривой.
Отображение записаной нагрузочной ЭКГ, представительного
кардиоцикла и значений амплитудно-временных параметров
ЭКГ.
Построение графиков динамики пульсограммы, систолического
и диастолического давления.
|
|
