ОАО "Медтехника" - Электроэнцефалограф ЭЭГА-21/26 Энцефалан-131-03

Электроэнцефалографы-анализаторы электрической активности мозга ЭЭГА-21/26 “Энцефалан-131-03”, выпускаются в 13 модификациях и обеспечивают регистрацию, обработку и анализ:

электроэнцефалографических сигналов (ЭЭГ) по 8, 16, 19, 21 или 24 каналам по системе "10-20" (есть возможность произвольной установки дополнительных 8 ЭЭГ электродов, а также визуализации до 32 ЭЭГ-отведений);

реоэнцефалографических сигналов по 6 каналам для анализа мозгового кровообращения в том числе и синхронно с ЭЭГ;

сверхмедленной активности головного мозга (СМА) - синхронно с ЭЭГ сигналами;

длиннолатентных (в том числе когнитивных CNV, P300, MMN) вызванных потенциалов (ВП) - синхронно с ЭЭГ по тому же количеству отведений, на фото-, фоностимуляцию, электростимуляцию, шахматный паттерн, видеообразы;

других физиологических сигналов по 2, 4 или 6 полиграфическим каналам: электроокулограммы (ЭОГ), фотоплетизмограммы (ФПГ), электромиограммы (ЭМГ), дыхательной кривой (с помощью потокового датчика дыхания или респираторного пояса), электрокардиограммы (ЭКГ), кожно-гальванической реакции (КГР по Ферре и по Тарханову), реограммы (РЕО), температуры (Т) и др.

Основные функции, выполняемые электроэнцефалографом:

	исследование фоновой активности головного мозга
	выявление очаговых изменений и эпилептиформной активности
	трехмерная локализация источников электрической активности мозга
	исследование длиннолатентных зрительных и слуховых ВП
	исследование длиннолатентных соматосенсорных ВП
	исследование ВП на реверсивный шахматный паттерн
	исследование специальных видов ВП (P300, CNV, MMN, макропотенциал движения)
	исследование сверхмедленной активности головного мозга
	исследование мозгового кровообращения
	взаимное сопоставление и анализ синхронно регистрируемых ЭЭГ, РЭГ, СМА, полиграфических сигналов в различных сочетаниях
	сомнологические исследования с возможностью видеомониторинга
	оценка состояния вегетативной нервной системы на основе матетматического анализа сердечного ритма
	психофизиологические исследования для изучения механизмов памяти, восприятия информации и ее обработки, принятия решений и т.д. (например, в качестве предъявляемых стимулов могут быть различные зрительные образы, арифметические выражения, сопоставление слов и псевдослов, поиск синонимов, антонимов, смысловой принадлежности и т.д.)
	функциональное биоуправление с БОС (в составе реабилитационного комплекса "Реакор")
	психофизиологические исследования, связанные с оценкой эффективности операторской деятельности в условиях дефицита времени и регулируемой сложности задач
	исследование суггестивных способностей, внушаемости, независимости, уверенности в своей правоте, самокритичности и других психофизиологических характеристик

Электроэнцефалографы имеют стационарное и переносное исполнение и могут применяться

	в кабинетах функциональной диагностики
	в неврологических и психиатрических отделениях
	в отделениях нейрореанимации
	в нейрохирургии
	в диагностических и реабилитационных центрах различных медицинских учреждений
	в психоневрологических и наркологических диспансерах
	в "полевых" условиях (скорая помощь, медслужба МЧС)
	"семейными" врачами
	для научных исследований в области психофизиологии и экстремальной медицины; в учебных целях в мединститутах, учебных центрах

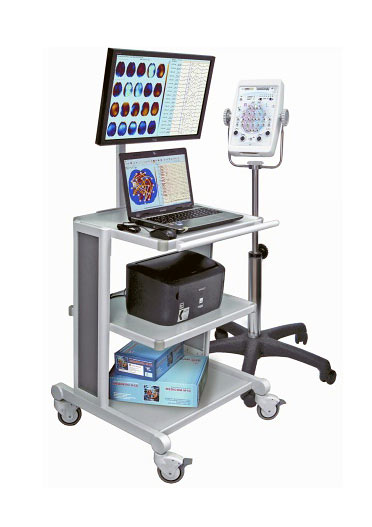

Состав электроэнцефалографа

Цифровой блок пациента (патенты РФ №2076625,2102004) с электродной входной коробкой
Стойка электроэнцефалографа
Интерфейсный блок ИБ-2
Программно-управляемый фотостимулятор (2 канала)
Программно-управляемый фоностимулятор (2 канала)
Комплект электродов и принадлежностей для электроэнцефалографии, полиграфических каналов (ЭКГ, ЭМГ, ЭОГ, ФПГ, КГР, ПГ)
Дополнительные интерфейсы (I2C и RS232) для подключения (поставка по дополнительному заказу) электростимулятора, видеостимулятора, трехкнопочного пульта пациента и синхронизации с системой видеомониторинга
Программно-методическое обеспечение на русском языке в ОС Windows'95, Windows'98, Windows'NT для исследований ЭЭГ и вызванных потенциалов (ВП)
Эксплуатационная документация, руководство пользователя на русском языке

Электроэнцефалографы обеспечивают:

наилучшее качество регистрации физиологических сигналов и их визуализацию с высоким разрешением (1280х1024) на мониторе с размером экрана 17" в программной среде Microsoft Windows 95, Windows 98, Windows NT; может настраиваться на любую графическую моду и монитор любого размера;

одновременную регистрацию и длительное накопление ЭЭГ, "сырых" ВП, сверхмедленных потенциалов и подэлектродных сопротивлений, различных физиологических сигналов по полиграфическим каналам в любом сочетании (до 6 дополнительных каналов), а также реоэнцефалограммы по 6 отведениям;

наиболее полный набор сервисных возможностей и современных методов обработки данных для проведения эффективных и исчерпывающих исследований электрической активности головного мозга, в том числе топографическое картирование в процессе реального съема по выбранным частотным диапазонам на трехмерной модели головы, спектральный анализ, авто- и кросскорреляционный анализ, анализ функций когерентности, автоматический поиск и подавление артефактов по референтным электродам, электроокулографическим и миографическим сигналам, статистическая обработка данных.

Электроэнцефалографические исследования

Произвольное (задаваемое пользователем) количество монтажей (16 стандартных), в том числе средневзвешенная схема отведений (Common Average Reference), схема отведений от источников (Source Derivation), схема отведений с объединенными референтами и программно-задаваемыми весовыми коэффициентами их влияния.
Задаваемые монтажные схемы сохраняются в справочнике, доступ к которому предоставляется как в режиме съема, так и в режиме обработок. Можно выбрать монтажную схему, которая будет использоваться "по умолчанию". При закрытии исследования сохраняется информация об используемой схеме отведений, визуализируемых отведениях, чувствительности, скорости развертки и временной привязке фрагмента.

Регистрация (синхронно с ЭЭГ) сверхмедленной активности мозга по всем отведениям с графическим представлением в дополнительном, связанном с ЭЭГ-исследованием, окне. На дополнительной панели возможно одновременное или раздельное представление динамики сверхмедленной активности и подэлектродных сопротивлений. Предусматривается возможность балансировки (привязки уровней постоянных смещений к нулевой линии) с целью более иллюстративного представления данных с помощью повышения чувствительности.
Автоматическое измерение и непрерывная запись подэлектродного импеданса со светодиодной индикацией на блоке пациента, с графическим и цифровым представлением

Задание плана проведения исследования, автоматическое и ручное управление процессом исследования и параметрами стимуляции при функциональных пробах.

Формируются шаблоны ФП, которые определяют физические характеристики различных стимуляторов и внешних устройств, законы изменения этих характеристик и продолжительность ФП при работе в автоматическом режиме. На основе шаблонов ФП создаются типовые сценарии для различных видов исследований. Быстрая смена сценариев проведения исследования из поставляемого справочника.

Отображение и запись сигналов ЭЭГ с высоким разрешением (до 1280х1024 точки), с широким выбором скорости развертки и чувствительности. Предоставление структуры проведенного исследования с указанием перечня ФП, их последовательности и продолжительности. Навигация (быстрый просмотр и доступ к соответствующим фрагментам записи) по различным событиям в рамках проведенного исследования. Ведение списков фильтрованных фрагментов, выделенных пользователем именованных фрагментов, фрагментов записи, на которых производилось автоматическое подавление артефактов. Возможность отмены действий, связанных с модификацией данных - фильтрацией, удалением, подавлением артефактов.

Одновременная визуализация различных фрагментов записи (или различных исследований) в двух окнах просмотра, независимая настройка, синхронное перемещение в двух окнах, возможность удаления ненужных фрагментов, сжатие записи для хранения. Одновременный просмотр одних и тех же фрагментов записи в разных монтажных схемах позволяет облегчить врачу интерпретацию ЭЭГ. Одновременное представление на экране различных фрамгентов записи позволяет оценить изменения, возникающие в процессе выполнения провоцирующих воздействий, и долговременную динамику, отражающую влияние проводимого лечения.

Автоматическое подавление артефактов, связанных с:

горизонтальными и вертикальными движениями глаз
мышечной активностью
влиянием ЭКГ-сигнала
смещением референтных электродов

Фрагменты записи, подвергшиеся автоматической корректировке, маркируются специальным образом. Возможен возврат к исходной записи физиологических сигналов. Существенно ускоряет работу врача по подготовке исследования к обработке и автоматической его интерпретации.

Выявление нестационарностей и эпилептиформных феноменов в записи на основе фоновой ЭЭГ.

Частотно-временной анализ

выбранных фрагментов спонтанной ЭЭГ - (линейное представление) - одновременная визуализация исходных ЭЭГ-сигналов,
графиков результатов анализа (мощностной спектр, амплитудный спектр, кросс-спектр, функции когерентности, автокорреляционные функции, кросс-корреляционных функции),
топографических карт по выбранным ритмам.
таблиц количественных показателей.

Анализ функциональной межполушарной асимметрии мозга

Анализ асимметрии проводится с использованием записей ЭЭГ, ВП, РЭГ в исходном состоянии и при различных воздействиях, в том числе латеральных (фото, фоно, электро, видео), что расширяет диагностические возможности комплекса.Оценка глубины межцентральных (межполушарных) и внутрипошарных связей по результатам анализа матрицы показателей взаимных функций (кросс-корреляции, когерентности, кросс-спектра). Глубина связи кодируется толщиной линии и цветом. Дается возможность пошагового (по 4-секундным фрагментам) просмотра динамики показателей. Предусмотрена оперативная подстройка порога значимости связи, подсветка значимых связей относительно любого выбранного отведения с визуализацией числовых значений показателей.Использование этого анализа для исследований со специально подобранными видами латеральной стимуляции.

Трехмерная локализация источников патологической электрической активности головного мозга

Представление облака распределения эквивалентных диполей на трех срезах головы по выбранным фрамгентам записи, содержащим ЭЭГ-феномены. Представление динамики (трасс) координат источников, их энергии и точности определения.

Оперативная настройка критериев визуализации диполей, возможность просмотра с помощью "микроскопа". Сохранение результатов обработки.

Измерение и топографическое картирование:

мгновенных значений скальповых потенциалов (амплитудное картирование);
пиковых значений размаха амплитуды на выбранном фрагменте;
интегральное (площадное) картирование;
картирование нормированной длины кривой;
амплитудное картирование временных срезов с заданным шагом;
представление числовых значений рассчитанных показателей;
экспорт числовых значений.

Формирование, настройка параметров, предварительный просмотр и распечатка

выходных документов по каждому виду представления и обработки. Кроме того, предоставляется возможность формирования шаблонов составных выходных документов, включающих в себя формы представления из различных видов обработки.

Автоматическое (с возможностью редактирования) формирование формализованного описания ЭЭГ-исследования с отражением амплитудно-частотных характеристик выделенных ритмов,
их топического распределения, локализации,
выраженности по временному индексу,
регулярности по частоте,
наличия и выраженности зональных различий,
межполушарной асимметрии по амплитуде и частоте.

Опционально в протокол включаются числовые значения, иллюстрирующие описываемый фрагмент записи. Дается общая оценка ЭЭГ, проводится классификация ЭЭГ с определением принадлежности к определенному типу и классу и оценка глубины нарушений ЭЭГ.

Электронная картотека (база данных) - хранение всей необходимой информации по пациенту, дате и типу исследования, по врачу. Возможность произвольной сортировки, группирования исследований, настройки внешнего вида панелей.

Настраиваемый пользователем вариант протокола по исследованиям (имеется расширяемый справочник шаблонов выходных документов), распечатка результатов исследования, работа в локальной сети учреждения, передача данных по электронной почте (E-mail, Internet)
Экспорт результатов исследований в формат ASCII для возможности их дополнительной обработки стандартными математическими пакетами, совместимость с UDF-форматом

Исследование зрительных и слуховых вызванных потенциалов

Задание параметров стимуляции, сценария проведения исследования, выбор параметров синхронного накопления (эпоха, варианты усреднения, уровни режекции могут меняться как в реальном, так и в постреальном времени за счет сохранения "сырой" ЭЭГ);
Обеспечение фоно- и фотостимуляции с одновременным сохранением одиночных откликов ВП (на спонтанной ЭЭГ) и усредненных ответов (сублиматов), реализация тестовых мультимодальных парадигм любой сложности (MMN, CNV,...)

Автоматическая режекция артефактных эпох вызванных ответов по заданным критериям выхода за пороговые значения ЭЭГ и других физиологических сигналов, снимаемых с полиграфических каналов;

Когерентное накопление ВП по заданным критериям распределения одиночных откликов в независимых буферах (до 8) с возможностью их одновременного представления;

Автоматическая расстановка маркеров по пикам кривых ВП с возможностью их оптимальной ручной корректировки;

Анализ длиннолатентных вызванных потенциалов с представлением результатов обработки в виде графиков, таблиц амплитудно-временных показателей, топографических карт;

Формирование выходных документов и экспорт данных в ASCII формате.

Возможности анализа ВП:

Электростимулятор, устройство генерации шахматного паттерна, видеостимулятор, формирующий вербальные и невербальные стимулы (слайдер). Опционально включаемый в поставку трехкнопочный манипулятор для фиксации ответов испытуемого может применяться при записи когнитивных ВП (CNV, P300), MMN, исследовании подготовки двигательных актов (макропотенциал движения), для получения физиологических характеристик испытуемого в процессе его работы с различными опросниками.

Все подключенные устройства могут использоваться как самостоятельно, так и совместно при генерации сложного мультимодального стимула.Легко расширяемые библиотеки образов, возможность манипулирования со слогами, словами и фразами как отдельными элементами некоторой парадигмы стимуляции позволяют оценить различные виды памяти и организовать объективное психологическое тестирование.

Дополнительные возможности:

Статистическая обработка результатов спектрального анализа

Программа статистической обработки в MatLab сформированных групп с представлением результатов в виде топографических карт (усредненные по группам, среднеквадратические отклонения по группам, разностные карты, карты t-критерия Стьюдента с настраиваемым значением доверительного интервала);
Программа построения диаграмм рассеяния групп (в MatLab), показывающих распределение множества объектов каждой из групп в виде облаков точек разного цвета в координатных осях любых двух векторов - признаков данных. В качестве вектора данных используется значения анализируемого количественного показателя по любому отведению в любом частотном диапазоне. Предусмотрена возможность автоматического поиска заданного пользователем количества векторов, обладающих максимальными различиями для исследуемых групп.

Сомнологические исследования с использованием видеомониторинга

Синхронная регистрация ЭЭГ и других физиологических сигналов вместе с записью видеоизображения и звукового канала. Взаимная синхронизация всех составляющих, архивация выбранных врачом фрагментов исследования вместе с видео- и аудиозаписью.

Оценка состояния вегетативной нервной системы на основе анализа сердечного ритма

Показывается покардиоцикловая динамика пульсограммы, на которой выделяются маркера событий. Результаты обработки пульсограммы на разных фрагментах записи представляются в виде скаттерграмм, гистограмм, спектрограмм и таблиц количественных показателей вариационной пульсометрии и спектрального анализа..
На основании количественных расчетов производится автоматическая генерация протокола по исследованию, отражающая характеристики ВНС.

Исследование мозгового кровообращения

Съем до 6 отведений РЭГ с возможностью реокартирования, представления покардиоцикловой динамики показателей мозгового кровотока. Результаты обработки на разных фрагментах записи представляются в виде гистограмм, спектрограмм и таблиц количественных показателей. На основании количественных расчетов производится автоматическая генерация протокола по исследованию.
Возможность синхронного съема ЭЭГ и РЭГ с целью дифференциальной диагностики.

Технические характеристики

Разрядность АЦП	22
Цифровая обработка сигналов	сигнальный процессор ADSP-2181 RS-133
Чувствительность:	0,1-200 мкВ/мм. (21 ступень) для ЭЭГ и ВП; 0,02-5мВ/мм (8 ступеней) для СМП; 0,02-1 кОм/мм (6 ступеней) для подэлектродного импеданса; 5-500 мОм/мм (7ступеней) для объемной импедансной плетизмографии и 0,1-10 Ом/мм (7 ступеней) для дифференциальной.
Постоянная времени:	10 - 3 - 1 - 0,3 - 0,1 - 0,03 - 0,01 сек, (ФВЧ - 0,016; 0,05; 0,16; 0,5; 1,6; 5; 16Гц)
Фильтр низких частот (ФНЧ):	5, 15, 30, 70 Гц
Режекторный фильтр:	50/60 Гц (ослабление более 1:1000)
Автоматическое подавление миографических артефактов	(30 Гц, 20 db)
Уровень шума:	0,9 мкВ (пик-пик)
Общий коэффициент подавления синфазной помехи (IMRR):	более 125 дБ
Коэффициент подавления синфазной помехи на пациенте (CMMR):	более 94 дБ
Изоляция пациента:	МЭК 601-1, класс I, BF
Калибровка:	прямоугольный (1 Гц) или гармонический (5 Гц) сигнал 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000 мкВ
Хранение длительных (при мониторинге) или большого количества записей зависит от объема "жесткого" диска ЭВМ
Произвольная (задаваемая пользователем) референтная реконструкция отведений в постреальном времени
2 маркерных канала (стимуляционный канал — 16 признаков, служебный — количество признаков неограниченно) с редактируемыми комментариями по событию
