Нейромиоанализатор
"НЕЙРОМИАН" НМА-4-01
|
 |
Состав
анализатора НМА-4-01 Нейромиан
Блок пациента для регистрации электромиограммы, вызванных
потенциалов и управления стимуляторами
Соматосенсорный стимулятор (электростимулятор)
Фотостимулятор (очки на базе светоизлучающих диодов высокой
интенсивности)
Фоностимулятор (головные стереотелефоны)
Видеостимулятор (устройство генерации обращаемого шахматного
паттерна)
Электроды, принадлежности, документация, гель, кронштейн
настольный |
|
Программное
и методическое обеспечение:
|
|
Версия
"базовая"
|
Методики
исследований вызванных потенциалов (ВП): коротколатентные
слуховые ВП ствола мозга, зрительные ВП на вспышку света
и коротколатентные соматосенсорные.
Методики электромиографических исследований: скорости
проведения нервных импульсов по двигательным и чувствительным
волокнам, интерференционный паттерн, исследование состояния
нервно-мышечной передачи посредством повторной стимуляции
(декремент-тест). |
|
Версия
"профессиональная"
("базовая" версия с дополнительными методиками)
|
Методики
исследований вызванных потенциалов: среднелатентные и
длиннолатентные слуховые ВП, длиннолатентные соматосенсорные
ВП.
Методики электромиографических исследований: F-волна,
H-рефлекс, потенциал двигательной единицы (ПДЕ), парная
стимуляция (исследование состояния нервно-мышечной передачи
посредством парной стимуляции). |
|
Дополнение
к любой из версий:
|
Методика
исследования зрительных ВП на шахматный паттерн (с использованием
видеостимулятора или дополнительного компьютера) |
Блок
пациента
| 4-канальный
усилитель ЭМГ и ВП |
|
| Программно-управляемые
формирователи сигналов фото-, фоно- и электростимуляции
|
|
| Процессор
управления и обработки сигналов |
|
| Интерфейс
RS232 для связи с компьютером |
|
| Габаритные
размеры блока съема |
300
x 225 x 110 мм |
| Масса |
не
более 4 кг |
Усилители
| 4
гальванически изолированных канала |
|
| Входной
импеданс |
100/25
МОм/пФ |
| Чувствительность |
0.25
- 10000 мкВ/дел (15 градаций) |
| Коэффициент
подавления синфазной помехи на частоте 50 Гц |
не
менее 110 дБ |
| Уровень
шума в полосе частот 10 Гц - 10 кГц |
не
более 0.6 мВ |
| Нижняя
граница полосы пропускания |
0.1
- 500 Гц (7 градаций) |
| Верхняя
граница полосы пропускания |
50
Гц - 10 кГц (8 градаций) |
| Отключаемый
адаптивный фильтр сетевой помехи |
|
Соматосенсорный
стимулятор
| Амплитуда
тока |
от
1мА до 100 мА |
| Длительность
импульса тока |
0.05
мс - 1 мс |
| Стимуляция |
периодическими
и случайными, одиночными и спаренными импульсами |
Фотостимулятор
| Интенсивность
вспышки регулируется |
от
1% до 100% |
| Длительность
вспышки |
1,
2, 4, 8 мс |
| Независимое
управление по правому и левому каналам |
|
Фоностимулятор
| Интенсивность
стимула |
от
1 до 110 дБ |
| Тип
стимула |
щелчок
и гармонический сигнал с программируемыми параметрами |
| Контрлатеральное
шумовое маскирование |
|
Видеостимулятор
| Тип
и количество элементов паттерна на экране |
шахматное
поле 80х96, 40х48, 20х24, 10х12, 5х6
вертикальные полосы 96, 48, 24, 12, 6
горизонтальные полосы 80, 40, 20, 10, 5 |
| Поле
предьявления паттерна |
весь
экран, одна из половин, одна из четвертей |
| Регулировка
контрастности и яркости |
от
0 до 100% |
Безопасность
Блок пациента и стимуляторы соответствуют классу II тип BF
по ГОСТ Р50267.0-9 (МЭК-601-1-1)
Анализатор в комплексе соответствует МЭК601-1-1-92, (ГОСТ
Р50267.0.1)
Требования
к вычислительной технике для работы нейромиографа
Компьютер не хуже Pentium 233 МГц, 64 Мб ОЗУ, Монитор 17"
(15"), видеоадаптер SVGA от 2 Мб, жесткий диск от 8 Гб,
FDD 1,44 Мб, CD-ROM 40 speed, порты (COM, LPT, USB), мышь,
цветной струйный (типа HP Desk Jet 720C) или лазерный (типа
HP Laser Jet 1100) принтер, OC Windows'98.
Для мобильного исполнения - NoteBook с аналогичными характеристиками.
Версия
базовая
Ориентирована
на массовое использование для оценки состояния зрения и слуха,
диагностики болезней мышц и периферических нервов.
Исследования
вызванных потенциалов
 |

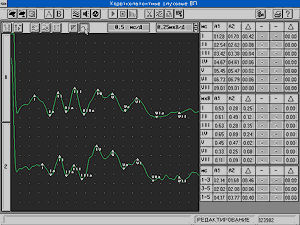

Коротколатентные
слуховые ВП
Анализ коротколатентных слуховых ВП (КСВП) позволяет
осуществить тонкую локальную диагностику ретрокохлеарных
нарушений слуха и поражений ствола мозга. Соответствие
компонентов КСВП структурам мозгового ствола позволяет
дать оценку тяжести ко матозного состояния, делает их
чувствительным и точным индикатором смерти мозга.
|
 |

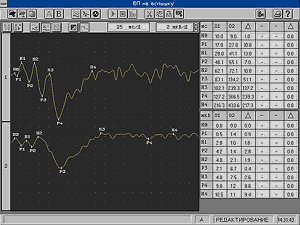

Зрительные
ВП на вспышку света
Особая ценность метода состоит в возможности исследования
зрительных систем у больных с нарушениями рефракции
глаз, у больных с недостатками коммуникаций - новорожденных,
младенцев, больных с нарушениями психических функций
и сознания. Испо льзование точечной вспышки в разных
зонах пространства позволяет диагностировать нарушения
полей зрения.
|
 |

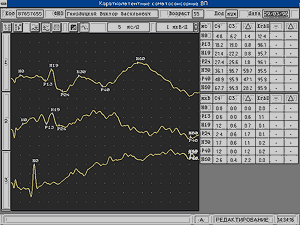

Коротколатентные
соматосенсорные ВП
В связи с большой протяженностью соматосенсорных нервных
путей, запись коротколатентных соматосенсорных ВП (КССВП)
позволяет использовать их для локальной диагностики
поражений практически в любой части тела. Хорошо разработанные
представлени я о точной привязке ряда компонентов КССВП
к определенным образованиям нервной системы делают их
особенно ценными для точной топической диагностики.
|
Миографические
исследования
 |

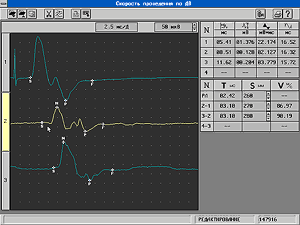

Скорость
проведения по двигательным волокнам
Определение скорости распространения возбуждения на
каждом сегменте периферического нерва позволяет локализовать
зоны повреждения.
|
 |

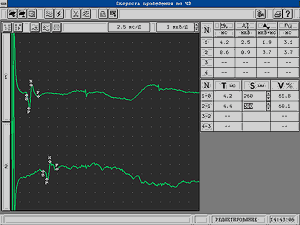

Скорость
проведения по чувствительным волокнам
Сохранность чувствительных волокон периферической нервной
системы тестируется с использованием метода усреднений.
|
 |

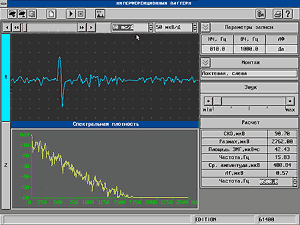

Интерференционный
паттерн
Режим глобальной ЭМГ позволяет дать оценку общего состояния
до 4 выбранных мышц, выраженную комлексом общеупотребимых
параметров, включая площадь под кривой и спектр мощности
наиболее интересного фрагмента.
|
 |

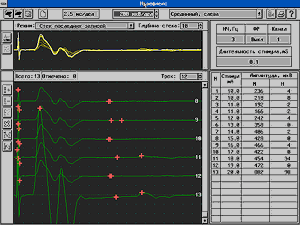

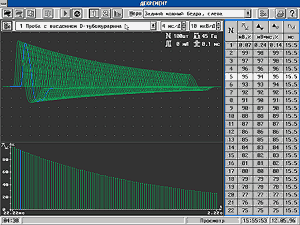

Декремент-тест
Исследование декремента амплитуды М - ответа при ритмической
стимуляции с частотой до 50 гц (тетанизация) позволяет
конкретизировать форму нарушения нервно-мышечной передачи.
|
Версия
профессиональная
Является
расширением базовой версии и предназначена для тонкой дифференциальной
диагностики нарушений центральной и периферической нервной
системы, детального исследования состояния мышечного аппарата,
тестирования нервно-мышечной передачи.
Исследования
вызванных потенциалов
 |

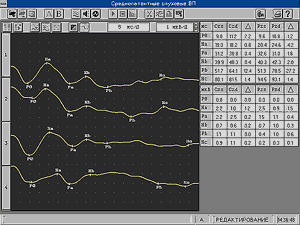

Среднелатентные
слуховые ВП
Возможность использования среднелатентных слуховых ВП
в целях аудиометрии обусловлена хорошей корреляцией
их амплитуды с физической интенсивностью звукового щелчка
и субъективной оценкой громкости.
|
Длиннолатентные
слуховые ВП
Запись длиннолатентных слуховых ВП позволяет детально исследовать
слуховую функцию в отношении высоты воспринимаемых звуков.
Длиннолатентные соматосенсорные ВП
Анализ длиннолатентных соматосенсорных ВП (ДСВП) позволяет
выявить аномалии болевой и температурной чувствительности.
Компоненты ДСВП связаны с эмоциональным состоянием испытуемого,
несут информацию о биологической значимости стимула, зависят
от субъективной установки.
Миографические
исследования
 |

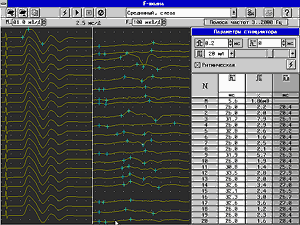

F-волна
Изучение феномена F-волны дает возможность определить
скорость проведения по нерву на самом проксимальном
его участке, оценить состояние центральных систем регуляции
двигательных функций.
|
 |
H-рефлекс
Интегральную картину степени демиелинизации нервного
ствола предоставляет анализ характеристик H-рефлекса.
|
 |

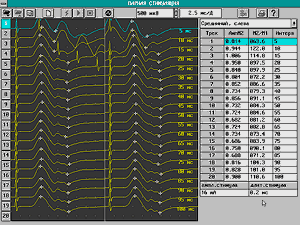

Парная
стимуляция
Метод спаренных раздражений с изменяющимся межстимульным
интервалом дает дополнительную (по сравнению с режимом
ритмической стимуляции) возможность оценки состояния
нервно-мышечной передачи, позволяет исследовать период
рефрактерности мотонейрона.
|
 |

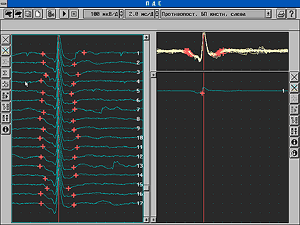

Потенциал
двигательной единицы
Анализ параметров ПДЕ позволяет существенно сузить как
круг возможных нервно-мышечных заболеваний, так и место
преимущественного поражения. Использование гистограмм
распределения параметров ПДЕ дает возможность оценить
динамику развития и определить стадию денервационно-реиннервационного
процесса.
|
Дополнение

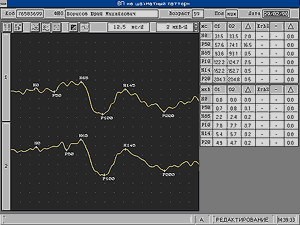

Исследование
зрительных ВП на шахматный паттерн
 |
Исследование
зрительных ВП на обращаемый шахматный паттерн
дает объективную оценку сохранности зрительного нерва
и остроты зрения, а также может использоваться для диагностики
ретробульбарного неврита и демиелинизирующих заболеваний,
оценки состояния "ленивого" глаза, предоставляет
возможность дифференцировать функциональные и органические
поражения зрительной системы.
|
|
