Установочное гнездо фиксирующей шапочки без электрода и с электродом

Заправка электропроводящего геля

Электродная система «базовая»

Электродная система «полная»

Электродная система «детская»

Комплект предназначен для регистрации электроэнцефалограмм по стандартной системе отведений «10-20%» с помощью электродных систем («базовая» - 11, «детская» - 16 и «полная» - 22 электрода ЭЭГ) и эластичных фиксирующих шапочек (восемь типоразмеров). Дополнительно обеспечивается возможность установки в фиксирующие шапочки до 5 электродов для регистрации РЭГ, а также подключение к специальным разъёмам кабеля электродных систем вспомогательных электродов для регистрации ЭОГ, ЭМГ, ЭКГ и датчика рекурсии дыхания.

Комплект может применяться при электроэнцефалографических исследованиях в эпилептологических, сомнологических, неврологических и психиатрических отделениях, в отделениях функциональной диагностики различных медицинских учреждений, а также для научных исследований.

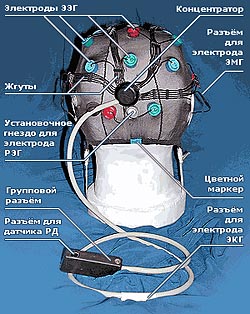

Особенностью комплекта является способ закрепления и позиционирования электродов ЭЭГ электродной системы в специальных установочных гнездах, находящихся на фиксирующей эластичной тканевой шапочке, в соответствии со стандартной системой отведений «10-20%», при этом каждый электрод в электродной системе имеет проводник строго определенной длины от окончания общего кабеля (от концентратора). Эти проводники группируются в жгуты (левое/правое полушарие, лоб/затылок), а электроды и предназначенные для этих электродов установочные гнезда имеют одинаковые цвета.

Группировка проводников электродов в жгуты, строго заданная длина этих проводников, а также одинаковый цвет электрода и соответствующего ему установочного гнезда обеспечивают быструю и безошибочную установку всех электродов электродной системы в фиксирующей шапочке на голове пациента. После установки электродной системы электропроводящий гель заправляется в электроды через специальное отверстие с помощью обычного медицинского шприца без иглы. Электродная система и эластичная фиксирующая шапочка в сборе обеспечивают комфортные условия регистрации ЭЭГ для пациента при проведении длительных исследований.

Возможность отделения электродной системы от фиксирующей шапочки позволяет использовать одну электродную систему с различными шапочками из комплекта (основное отличие от импортных аналогов), что удешевляет комплект, повышает его надёжность и упрощает процедуру стирки и дезинфекции шапочек.

Оригинальные технические решения защищены патентом Российской Федерации «Устройство для исследования электрофизиологических сигналов головного мозга, держатель электродов для съема биопотенциалов головного мозга и электродное устройство» (положительное решение о выдаче патента Российской Федерации на группу изобретений от 8.01.2004г.)

Комплект может применяться как со всеми типами электроэнцефалографов «Энцефалан» - «Медиком», в полном объеме, так и с другими электроэнцефалографами (с учётом возможностей конкретной модели электроэнцефалографа), за счет входящих в комплект специальных переходных разъемов.
