Канал подвижности
• Колебания света, вызванные
движением сперматозоидов,
определяются и переводятся в
аналоговые пики сигналов.
• Чем больше скорость движения
сперматозоидов в поле зрения,
тем выше пик.
• Чем медленнее скорость сперматозоида, тем более плоский
сигнал пиков.
• Среднее аналогового сигнала
математически пропорционально
MSC (Motile Sperm Concentration - Концентрация подвижных сперматозоидов).
Канал концентрации
• Концентрация спермы измеряется в кюветном отсеке тестового
капилляра SQA-V.
• Специфичная для сперматозоидов инфракрасная область света максимально абсорбируется сперматозоидами и минимально абсорбируется другими компонентами семенной жидкости.
• В финальном расчете TSC (Total Sperm Concentration - Общая концентрация сперматозоидов ) алгоритм SQA-V делает поправку на количество инфракрасного света, поглощенного компонентами семенной жидкости.
|
|

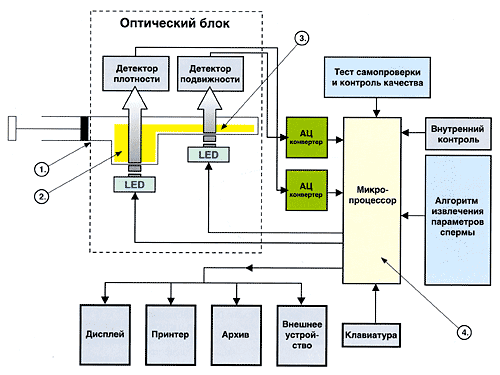

Система автоматического измерения
• Капилляр вставляется в измерительный отсек .
Концентрация пробы рассчитывается в «толстой» 10 мм камере
капилляра измерением коли
чества поглощенного света при
прохождении пучка света через
семенную жидкость.
• Подвижность определяется в
«тонкой» 0,3 мм части капилляра
с помощью анализа модуляций
света, вызванной движением
спермы.
• Эта информация затем оцифровывается и передается в микропроцессор, который использует
алгоритмы для извлечения нужных клинических параметров
спермы и выполнения внутреннего самотестирования и калибровки.
Система визуализации
• Визуализация мазка спермы в
реальном времени на мониторе
анализатора .
• Можно использовать как микроскопический слайд, так и тестовый капилляр SQA-V.
• Увеличение: от З00х до 500х.
|
